PC画面に添って数値入力することで簡単にJOB設定が可能なため、専門知識や経験がなくても、JOB設定・調整が可能です。
B2用紙サイズ（530㎜×750㎜）まで対応。イメージに沿った訴求力の高い販促物やパッケージの製作が可能です。
打抜き部を製品内部へ格納することで、手を挟むなどの事故を未然に防ぎます。また、抜型交換時など、打抜き部にアクセスする必要がある場合には自動でインターロックが作動し、機械は動作しません。
給紙から加工後のムシリ（打抜き屑取り）作業に至るまでの一連の作業を1台の機械にて、ワンパスで行うことができます。
印刷ズレから発生する打抜き位置のズレを補正します。1枚ずつ補正を掛けるので、デジタル印刷にも対応可能です。
バーコードを使用し、抜型とジョブ・用紙を照合することで、型を間違えてしまいヤレが発生するなどのトラブルを未然に防ぎます。尚、抜型をバーコード管理する為にはバーコードスキャナーを別途ご用意いただく必要がございます。

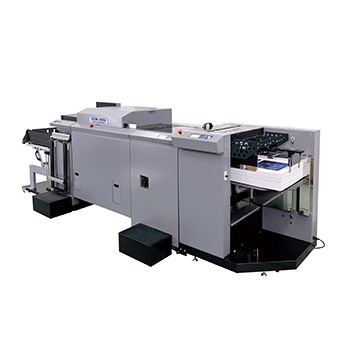

| システム名 | DSM-1000 システム |
|---|---|
| システム構成 | セパレータユニット有り構成 ① DSM-SF+DSM-1000+DSM-SP+DSM-ST セパレータユニット無し構成 ② DSM-SF+DSM-1000+EJECTION SUPPORT UNIT+DSM-ST |
| システム寸法 (W x D x H) |
セパレータユニット有り構成 ① 4,166×1,455×1,395 ㎜ セパレータユニット無し構成 ② 3,773×1,317×1,352 ㎜ |
| 電源/最大消費電力 | DSM-SF:単相100V、680w、8.0A DSM-1000:三相200V、3.5kw、20A ※打抜き時のピーク:10kw、60A |
| 重量 | セパレータユニット有り構成 ①3,312 ㎏(付属品含む) セパレータユニット無し構成 ②3,146 ㎏(付属品含む) |
| システムオプション | DSM-SF:SUB SUCTION UNIT DSM-1000:REGISTRATION MARK KIT DSM-SP:ADDITIONAL SEPARATION UNIT |
| 給紙棚積載量 | 最大400mm |
| 操作方法 | PCコントローラ&操作パネル |
| 用紙形態 | シート物 |
| 用紙サイズ | 幅(W) 279～530mm 長さ(L) 279～750mm 定型 A3 縦・横、A2 縦、B2 縦、[板紙] K 判半裁 (475x650)、M 判半裁 (500x730) |
| 用紙紙質 | 上質紙 127.9～209.3g/㎡ ※DSM-SP はスルーのみ可 アート・コート紙 157～279g/㎡ ※DSM-SP 使用時は209.4～279g/㎡ コートボール 270～600g/㎡ ※DSM-SP 使用時も270～600g/㎡ チップボール 400(8 号)～650g/㎡(13 号) ※DSM-SP はスルーのみ可、筋付け不可 |
| カール量 | 高さ10mm 以下でR120 以上 |
| 最大処理速度 | 3,100 枚/時 |
| プレス圧 | 40トン |
| 抜き型 | 合板厚さ 18±0.5mm トムソン刃高さ 23.6 ㎜(23.55～23.8mm) 木型寸法 520x820mm プレスエリア 500x730mm 刃の合計長さ 5,000mm 以下 |
| 面板 | サイズ 542x830mm 厚さ 1.0mm |
| セパレート方式 | ローラによる成果物/スクラップセパレート方式 |
| スクラップ除去方式 | 自由落下 |
※各ユニット別の詳細仕様については、販促資料をご参照下さい。
